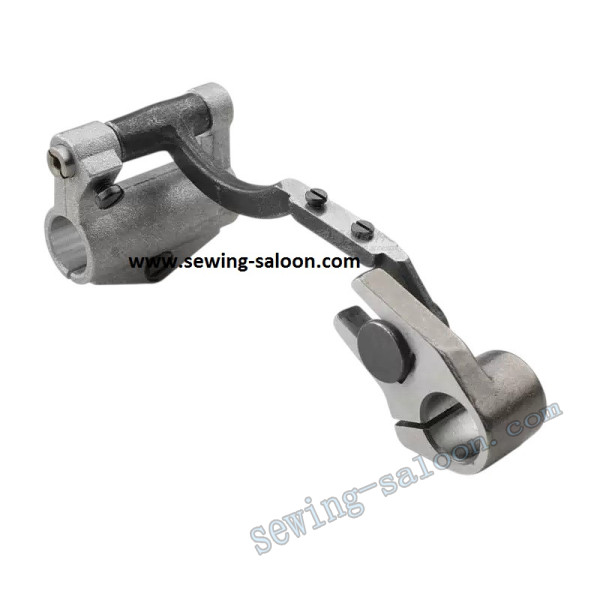

Балка двигуна тканини в зборі DDL-8700

Балка двигуна тканини в зборі DDL-8700 для промислових швейних машин

Балка двигуна тканини в зборі DDL-8700 — механічний вузол системи нижнього просування матеріалу одно голкових промислових прямострочних швейних машин класу Juki DDL-8700 та їх конструктивних аналогів. Вузол розташований у нижній частині головки машини та бере участь у передачі руху на зубчасту рейку, забезпечуючи її узгоджене переміщення вперед-назад і вгору-вниз відносно голкової пластини.

Справна робота механізму просування безпосередньо впливає на рівномірність подачі тканини, стабільність довжини стібка та якість строчки. Балка з'єднує елементи приводу двигуна тканини та перетворює рух механізму машини на робоче переміщення зубчастої рейки. Завдяки цьому рейка підіймається крізь прорізи голкової пластини, захоплює матеріал, переміщує його на встановлену довжину стібка та опускається перед зворотним ходом.

Призначення балки двигуна тканини DDL-8700

Деталь використовується під час ремонту механізму нижнього просування при появі підвищеного люфту, зношуванні посадкових і шарнірних з'єднань, деформації важелів або порушенні стабільності руху зубчастої рейки. Зношений вузол може спричинити нерівномірне просування тканини, зміну фактичної довжини стібка, сторонній шум та неправильне положення рейки відносно голкової пластини.

✔ Вузол системи нижнього просування матеріалу
✔ Для одно голкових промислових прямострочних машин
✔ Конструктивна база — Juki DDL-8700 / DDL-5550
✔ Забезпечує передачу руху на зубчасту рейку
✔ Допомагає відновити правильну кінематику механізму подачі тканини
✔ Постачається як зібраний механічний вузол

Сумісність із промисловими прямострочними машинами

Балка цього типу застосовується насамперед на Juki DDL-8700, а також зустрічається на машинах, побудованих на аналогічній механічній платформі. До них можуть належати Jack JK-8700, JK-5550, Typical GC6150, GC6158, Baoyu B-8700, Shunfa SF8700, SF5550, GEMSY GEM8700, GEM5550, ZOJE ZJ8700 та інші промислові прямострочні машини класу 8700/5550.

Окремі сучасні моделі Jack, Bruce, Typical, Siruba та інших виробників конструктивно базуються на класичній схемі прямострочної машини з нижнім просуванням, проте виконання деталей механізму може відрізнятися залежно від серії, року виробництва та модифікації.

Орієнтовні каталожні номери

У механізмі просування машин цієї платформи зустрічаються деталі та вузли з позначеннями B1613-555-000, B1613-555-0A0, 229-12553, B1602-555-000, 229-12603, B1604-555-000. Виробники аналогів можуть використовувати власні каталожні номери, наприклад Jack 1090500900 / 21003001 та Typical 22T1-011B.

Важливо: спільна платформа DDL-8700 не гарантує взаємозамінність кожного вузла на всіх перелічених машинах. Перед замовленням рекомендуємо порівняти форму деталі, посадкові діаметри, розташування кріплень і конструкцію встановленого вузла з фотографіями товару.

Купити балку двигуна тканини в зборі DDL-8700 та інші запчастини для промислових швейних машин можна в магазині «Севинг Салон» з доставкою по Україні.

☎ +38 050 271 70 35

☎ +38 096 029 57 27

Рекомендується установка кваліфікованим механіком.
