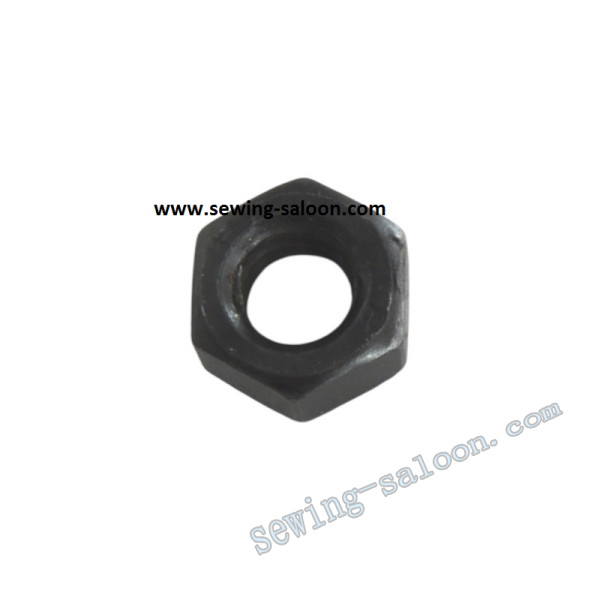

Гайка правая шарнирной тяги GN20 Series

Гайка правая шарнирной тяги GN20 Series, M6

Гайка правая шарнирной тяги GN20 Series — крепежная шестигранная гайка с правой метрической резьбой M6 × 1.0, применяемая в механизмах привода петлителя, спредера и шарнирных соединениях промышленных оверлоков серии GN20. Деталь используется как контргайка и фиксирующий элемент, предотвращающий самопроизвольное изменение регулировок при вибрации и интенсивной работе оборудования.

Код детали: 702

Основное применение гайки 702 — фиксация правой стороны шарнирной тяги 2005087. Эта тяга имеет разнонаправленную резьбу: с одного конца правую, с другого — левую. За счет вращения шестигранного корпуса механик изменяет межосевое расстояние между шарнирами и точно регулирует положение петлителя или спредера. После настройки гайка 702 затягивается и надежно стопорит выбранное положение.

Назначение гайки 702 в механизмах GN20

✔ Контргайка правой стороны шарнирной тяги 2005087
✔ Фиксация установленной длины регулируемой тяги
✔ Предотвращение самопроизвольного раскручивания от вибрации
✔ Крепление шарнирного болта 350511
✔ Фиксация шарнирного соединения или пальца 350510
✔ Применение в кинематических узлах привода петлителя и спредера

Помимо шарнирной тяги, гайка используется совместно с шарнирным болтом 350511. Она фиксирует болт в рычаге или другом элементе привода, обеспечивая надежное соединение и стабильность кинематической цепи. Также деталь применяется с шарнирным элементом 350510, где выполняет функцию крепежной гайки и препятствует появлению лишнего люфта.

Технические характеристики

✔ Код детали — 702
✔ Наименование — Nut M6
✔ Тип — шестигранная гайка
✔ Резьба — M6 × 1.0
✔ Направление резьбы — правая
✔ Применение — GN20 Series
✔ Назначение — контровка и фиксация шарнирных соединений

Важно учитывать направление резьбы. Гайка 702 предназначена именно для правой резьбовой части. На противоположной стороне шарнирной тяги используется соответствующая гайка с левой резьбой. Эти детали не являются взаимозаменяемыми.

При обслуживании механизма рекомендуется проверять состояние резьбы, граней гайки и сопряженных деталей. Поврежденная или ослабленная контргайка может привести к изменению настроенной длины тяги, нарушению траектории петлителя и появлению пропусков стежков.

Для правильной регулировки привода петлителя после установки детали рекомендуется обращаться к квалифицированному механику.

Купить гайку правую шарнирной тяги GN20 Series 702 M6 и другие запчасти для промышленных оверлоков можно в магазине «Севинг Салон» с доставкой по Украине.
