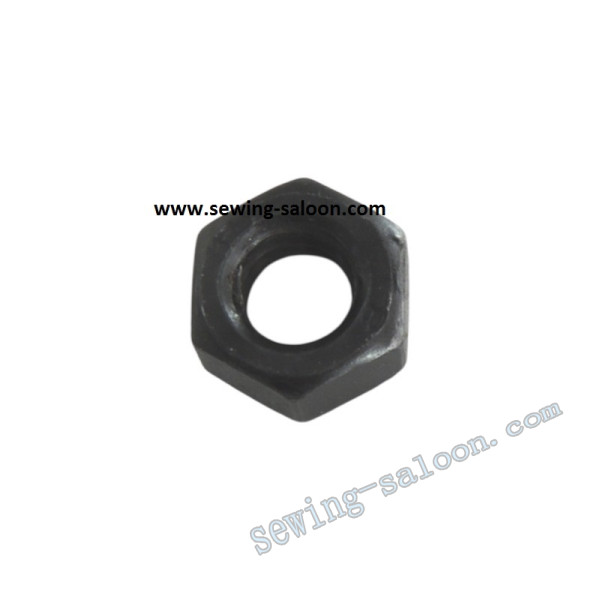

Гайка левая шарнирной тяги GN20 Series

Гайка левая шарнирной тяги GN20 Series, M6

Гайка левая шарнирной тяги GN20 Series — специальная шестигранная контргайка с левой метрической резьбой M6 × 1.0, применяемая в механизмах привода петлителя и спредера промышленных оверлоков серии GN20. Деталь работает совместно с регулируемой шарнирной тягой и предназначена для надежной фиксации выставленного положения после точной настройки кинематического механизма.

Код детали: 703

Основное назначение гайки 703 — контрение левой стороны шарнирной тяги 2005087. Эта тяга имеет разнонаправленную резьбу: с одного конца правую, с другого — левую. Такая конструкция позволяет вращением шестигранного корпуса тяги плавно изменять межосевое расстояние между шарнирными соединениями без разборки узла. После завершения регулировки гайка 703 затягивается и надежно фиксирует левую резьбовую часть.

Назначение гайки 703 в механизме GN20

✔ Контргайка левой стороны шарнирной тяги 2005087
✔ Работает в паре с правой гайкой 702
✔ Фиксирует установленную длину регулируемой тяги
✔ Предотвращает изменение настройки от вибрации
✔ Используется в приводе петлителя и спредера
✔ Помогает сохранять точный тайминг механизма во время работы

В паре с правой гайкой 702 Nut M6 левая гайка 703 зажимает шарнирные наконечники с обеих сторон тяги и не позволяет настройке изменяться в процессе эксплуатации. Это особенно важно для тяжелых оверлоков GN20, которые работают с ковролином, мешковиной, полипропиленовыми мешками, Big Bag и другими плотными материалами при значительной вибрации и нагрузке.

Почему используется левая резьба

Левая резьба является частью регулировочной схемы шарнирной тяги. При вращении корпуса тяги один конец одновременно вкручивается, а второй выкручивается, благодаря чему расстояние между шарнирами точно изменяется. После настройки обе стороны фиксируются соответствующими контргайками.

Гайка 703 имеет именно левую резьбу M6 × 1.0 и не является взаимозаменяемой со стандартной правой гайкой 702. Внешне такие детали могут быть похожи, поэтому перед установкой необходимо обязательно проверить направление резьбы.

Технические характеристики

✔ Код детали — 703
✔ Наименование — Nut M6 Left
✔ Тип — шестигранная контргайка
✔ Размер резьбы — M6 × 1.0
✔ Направление резьбы — левое
✔ Совместимая тяга — 2005087 Connecting Rod
✔ Серия оборудования — GN20 Series

Для облегчения идентификации левая гайка может иметь дополнительную проточку или насечку на гранях, однако внешний вид маркировки может отличаться в зависимости от производителя детали.

Важно: после регулировки механизма обе контргайки необходимо затягивать равномерно, не изменяя выставленную длину тяги. Неправильная фиксация способна привести к изменению траектории петлителя или спредера, пропускам стежков и нестабильной работе машины. Настройку рекомендуется выполнять квалифицированному механику.

Купить гайку левую шарнирной тяги GN20 Series 703 M6 и другие запчасти для промышленных оверлоков можно в магазине «Севинг Салон» с доставкой по Украине.
