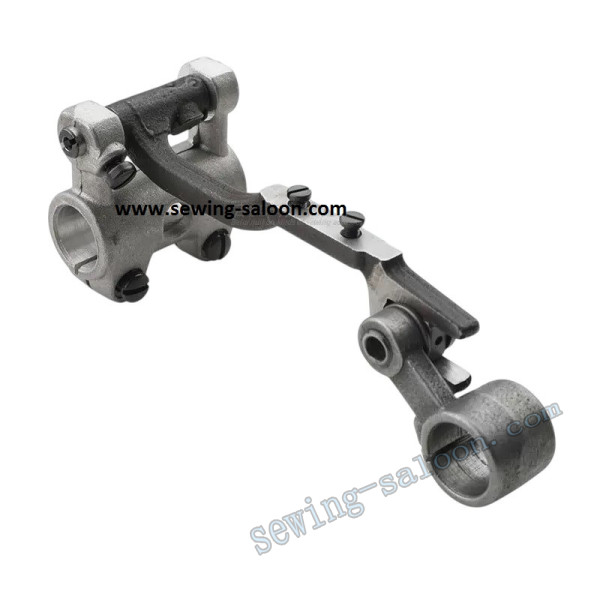

Балка двигателя ткани в сборе 0318

Балка двигателя ткани в сборе 0318 для промышленной швейной машины

Балка двигателя ткани в сборе 0318 — комплект механизма нижнего продвижения материала для одноигольных промышленных прямострочных швейных машин класса 0318. Узел передает движение зубчатой рейке и обеспечивает ее согласованный горизонтальный и вертикальный ход относительно игольной пластины. От состояния этого механизма напрямую зависят равномерность подачи материала, стабильность длины стежка и качество строчки.

Балка продвижения используется при ремонте машин с изношенными шарнирными соединениями, увеличенным люфтом, деформированными рычагами или нарушенной траекторией движения зубчатой рейки. Комплектная замена сопряженных элементов помогает восстановить заводскую кинематику механизма и уменьшить люфты, возникающие при длительной эксплуатации.

Комплект поставки балки 0318

✔ Балка/рычаг продвижения Feed Bar — 1 шт., ориентировочная длина 105 мм, верхняя посадочная часть около 25 мм, ширина около 10 мм, рабочая вилка около 5 мм
✔ Кронштейн продвижения зубьев — 1 шт., ориентировочная ширина 42 мм, высота около 17,5 мм
✔ Ось / втулка / палец Feed Bar Shaft / Hinge Pin — 1 шт., длина около 45 мм, основные диаметры 7 / 6 / 5 мм
✔ Кронштейн подъема зубьев — 1 шт., посадочное отверстие около 14 мм, общая длина около 27 мм, ширина около 17 мм

Назначение механизма продвижения 0318

Балка получает движение от механизма подачи и передает его на зубчатую рейку. Кронштейн и ось обеспечивают необходимую подвижность соединений, а кронштейн подъема отвечает за сопряжение с механизмом вертикального движения зубьев. При правильной регулировке рейка поднимается над игольной пластиной, перемещает материал на установленную длину стежка, опускается и возвращается назад.

Совместимость и аналоги машин 0318

Узел предназначен для промышленных прямострочных машин семейства GC0318 / 0318 с нижним продвижением. Такая механическая платформа встречается у машин китайского и тайваньского производства под марками Typical, Zoje, Gemsy, Shunfa, Highlead, Siruba и других производителей, выпускавших прямострочные модели класса 0318.

При поиске запчасти также используются обозначения GC0318 Feed Bar, 0318 Feed Bar Assembly, 0318 Feed Driving Mechanism, балка продвижения 0318, двигатель ткани 0318. Точные OEM-коды отдельных деталей могут отличаться в каталогах разных производителей, поэтому для данного комплекта надежнее выполнять подбор по модели, конструкции и контрольным размерам.

Когда необходима замена

✔ Зубчатая рейка имеет повышенный продольный или боковой люфт
✔ Материал продвигается неравномерно
✔ Рейка неправильно расположена в прорезях игольной пластины
✔ Изношены ось, втулки или шарнирные соединения
✔ Механизм подачи издает повышенный шум
✔ Балка или кронштейн получили механическую деформацию

Важно: обозначение 0318 используется несколькими производителями, поэтому оно не гарантирует полной взаимозаменяемости деталей. Перед заказом обязательно сравните форму балки и кронштейнов, диаметры осей, расположение креплений и размеры с фотографиями товара. Указанные размеры являются ориентировочными.

Купить балку двигателя ткани в сборе 0318 и другие запчасти для промышленных швейных машин можно в магазине «Севинг Салон» с доставкой по Украине.

☎ +38 050 271 70 35

☎ +38 096 029 57 27

Рекомендуется установка квалифицированным механиком.
